1） 航測外業內容

主要包括了航區劃分，像控點布設，像控點選刺，像控點測量，野外調繪。

• 航區劃分

根據作業區域的大小和具體要求劃分項目區。

• 航區形狀

一般為矩形，也有少部分可以是特殊形狀（部分航線較短的情況下）

• 像控點布設

布設依據：立體測圖的控制點要求為每個像對4-6點?？刂泣c獲取的方法有全野外（成本較高，周期長，精度分布不均勻），還可以是空三加密（成本低，周期相對較短，精度均勻）。

• 布點方案

航向跨度和旁向跨度取決于成圖比例尺，航向跨度4-6條基線，旁向跨度2-3條航線。

• 布點位置要求

布設在航向及旁向六度重疊范圍內；距像片邊緣不得小于1.5cm；應選在旁向重疊中線附近，離開方位線不應小于5cm。旁向重疊過小相鄰航線的點不能公用時，可分別布點，但兩點裂開的垂直距離應小于1cm；位于自由圖邊的像控點，應布設在離圖框線4mm以外。航線兩端上下像控點在同一像對內相互偏離不應該超過半條基線，規則區域網中間的像控點左右偏離不應超過一條基線。

• 像控點選刺

像控點應選刺在航線主片上，實地辨認誤差應小于圖上0.1mm；平面點位應選刺在影像清晰、明顯的地物拐角處和線狀地物交叉處，在地物稀少地區，也可選刺在線狀地物的端點、天地內角和尖山頂處；高程控制點點位應選刺在線狀地物的交點上和高程變化較小的地方，尖頂?shù)匚锖透叱套兓^大的斜坡等處不宜作為刺點目標。

像控點選刺不應選擇陰影、遮蓋、人字脊房檐等位置；采用GPS測定時，高壓輸電線和微波無線電傳送通道等附近50m內不宜作為刺點目標。像控點選刺點后，應由第二人在實地進行100%檢查。

• 像控點聯測

像控點選測在高于地面的建筑物上時，其成果應提供頂部高程，并應測量其與地面的比高，1:500、1：2000DLG注至厘米，1：10000DLG注至分米。

采用GPS進行像控點聯測（像控點成果應該提供三維坐標、GPS靜態測量、GPS RTK）

• 野外調繪

野外調繪需要做的工作有以下內容：

--確定地物類別、性質和屬性，例如樓層，電桿屬性和方向；

--房檐改正

--補測地物

--測注高程點注記

--調查地理名稱

（2） 航測內業

內業的主要內容有航片的掃描、數碼航片處理、解析三角測量、內判測圖、圖形編輯。

• 航片掃描

--掃描分辨率

掃描分辨率依據數字正射影像地面分辨率和航攝比例尺確定

常用的掃描分辨率有21μ，1200DPI; 25μ，1000DPI；公式 R=25400/DPI

--參數的調整

調整原則是使掃描影像的灰度直方圖盡可能不滿0-255個灰階，接近正態分布。

--質量要求

掃描影像應符合下列要求，反差適中，色調飽滿，影像清晰，框標清晰。

--數據文件組織與存儲

掃描影像數據文件以TIFF格式存放。經過檢查合格的影像數據，以CD-ROM為存儲介質，利于原始資料的長期存儲。

• 數碼航片處理

--輻射分辨率調整

數碼航攝影像數據一般值域為11bit，用16bit表示，某些軟件不支持，需要調整為8bit；掃描影像應在使用前進行整體勻色。有利于提高DOM產品的生產質量；

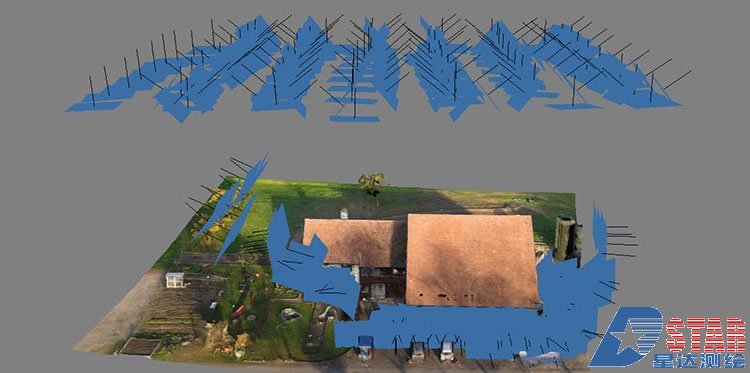

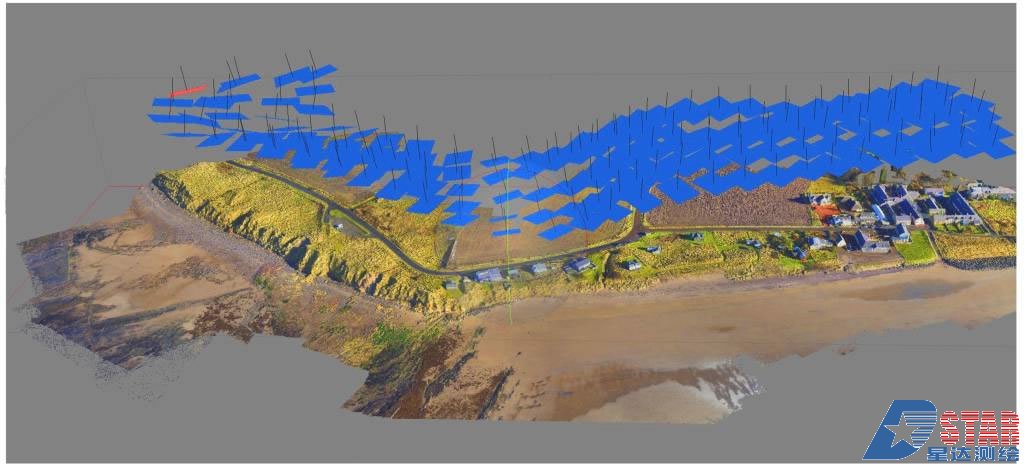

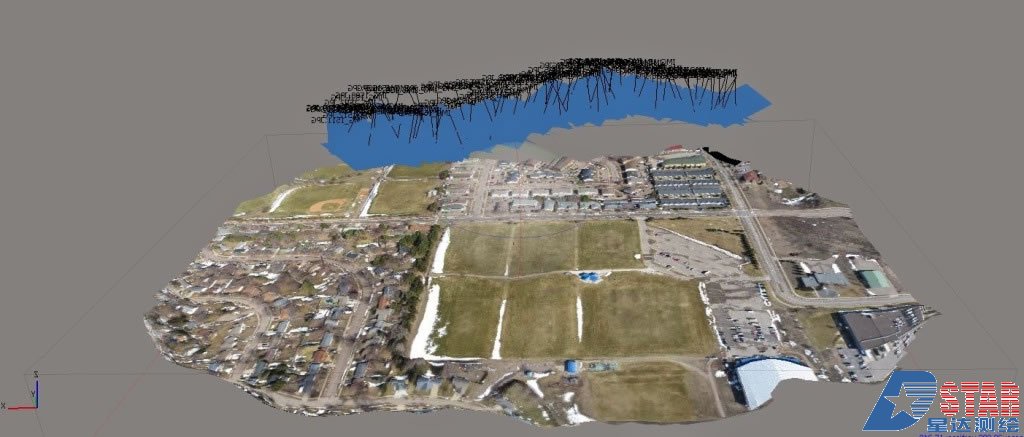

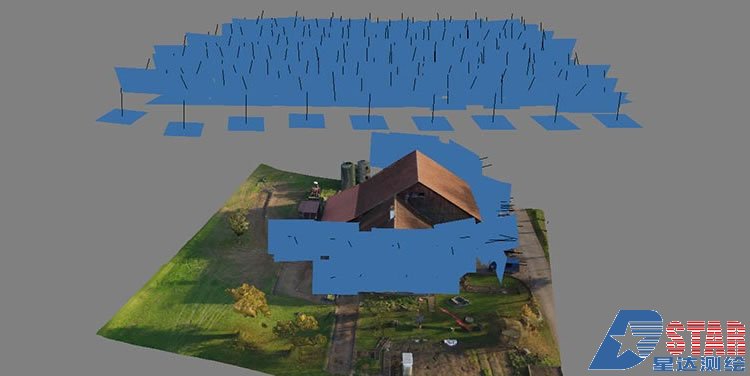

• 解析空中三角測量

--空中三角測量

利用測區中影像連接點（加密點）的像點坐標和少量的已知像點坐標及其大地坐標的地面控制點，通過平差計算，求解連接點的大地坐標與影像的外方位元素。

空中三角測量提供的平差結果是后續的一系列攝影測量處理與應用的基礎

軟件有：

--空三加密流程

--空三加密精度要求

內定向殘余上下視差不大于掃描分辨率的一半，相對定向殘余上下視差不大于掃描分辨率的二倍。

--空三加密成果

加密點坐標文件，像點坐標文件，內定向文件，點之記文件，有關文檔資料（加密計算成果，刺點像片，圖歷表和元數據文件）

• 數據采集要求

--總體要求

每個像對的測繪面積以定向點連線為準，最大不大于像片連線外的1cm，且離像片邊緣不應小于1.5cm（23cm*23cm像幅）或1cm（18cm*18cm像幅）；水涯線測繪應以攝影時的位置為準；樓房應采集比高；數據采集完成后，應在立體模型上檢查主要地物采集的精度和要素丟漏情況。

--1:500 、1：2000 DLG 數據采集

地形要素的分類代碼應符合地標的要求；

內業判圖測圖應定為不定性的原則，根據立體模型判圖采集，觀測時應正確選取地物、地貌的特征點和定位點。

居民地采集時，房屋應以屋頂（房檐）為準，不區分平房與樓房的屬性，均以多邊形表示；各種附屬物依模型定位描述，圖式中無相應符號的建筑物，應按其實體的集合形狀表示；

獨立地物應采集其定位點，圖上大于符號尺寸的應依據比例尺采集其范圍線；電力、電信桿用特定符號表示；

道路應以雙實線表示，1：500 DLG 中鐵路按鐵路鐵軌實際寬度表示；

能判定的橋涵應依據比例尺表示；

應依據影像判讀、采集起分界作用的圍墻、柵欄、籬笆和鐵絲網并用單實線表示；

各種植被的范圍線按照地類界表示；

對地形起伏較大，需內業測注高程和等高線的區域，高程值應兩次觀測，讀書較差應該小于20cm，取中數注記高程值并測繪等高線。

--1:10000 DLG數據采集

地形要素的分類代碼要符合地標要求；

內業測圖應以調繪片為依據，根據立體模型判讀采集，觀測時應正確選取地物、地貌的特征點和定位點；

測繪依比例尺的地物時，應立體切準地物的輪廓線；

測繪半依比例尺和不依比例尺地物時，應立體切準地物的定位點或定位線；

湖泊、水庫應以均值測注水圍店高程；

河流、干渠應以流向注測水位點高程；

地貌形態應由等高線、地貌符號、高程注記和比高注記等表示。高程注記點應選擇在地形特征點上，高程值應測注至分米。圖上每個方格內高程注記點不少于10個。

等高線應真實反映地貌形態和特征，當不能顯示出地貌形態和特征時，應該加測間曲線。凹凸地形宜加繪示坡線；

平地等高線應在儀器上實測，山地等高線宜采用DEM生成。

像對間地物接邊差不應大于地物點平面中誤差的2倍，等高線接邊差不應大于1條基本等高距；

當調繪片內容與立體模型存在差異時，應分析原因，確認是外業問題時，應按照立體模型測繪，并在調繪片背面和圖歷表中注明。
